直線度主要是測量該工件的尺寸直不直，直線度檢測既包括外表面檢測，也包括內孔檢測，長管內孔直線度測量儀當然也有，但本文主要介紹一些圓棒、圓管等的外部直線度尺寸檢測，并且是在線直線度測量儀。

測量原理簡述
當一條線段我們確定了首尾位置，在得知中間的位置，就可知道其直線度是否合格，直線度測徑儀就是基于這種檢測方法進行檢測的，它設置了3臺基礎測量裝置，由前后測量儀進行定位，擬合出一條直線，由中間的測量儀測出與前后測量儀的差值，從而計算得到直線度的尺寸。

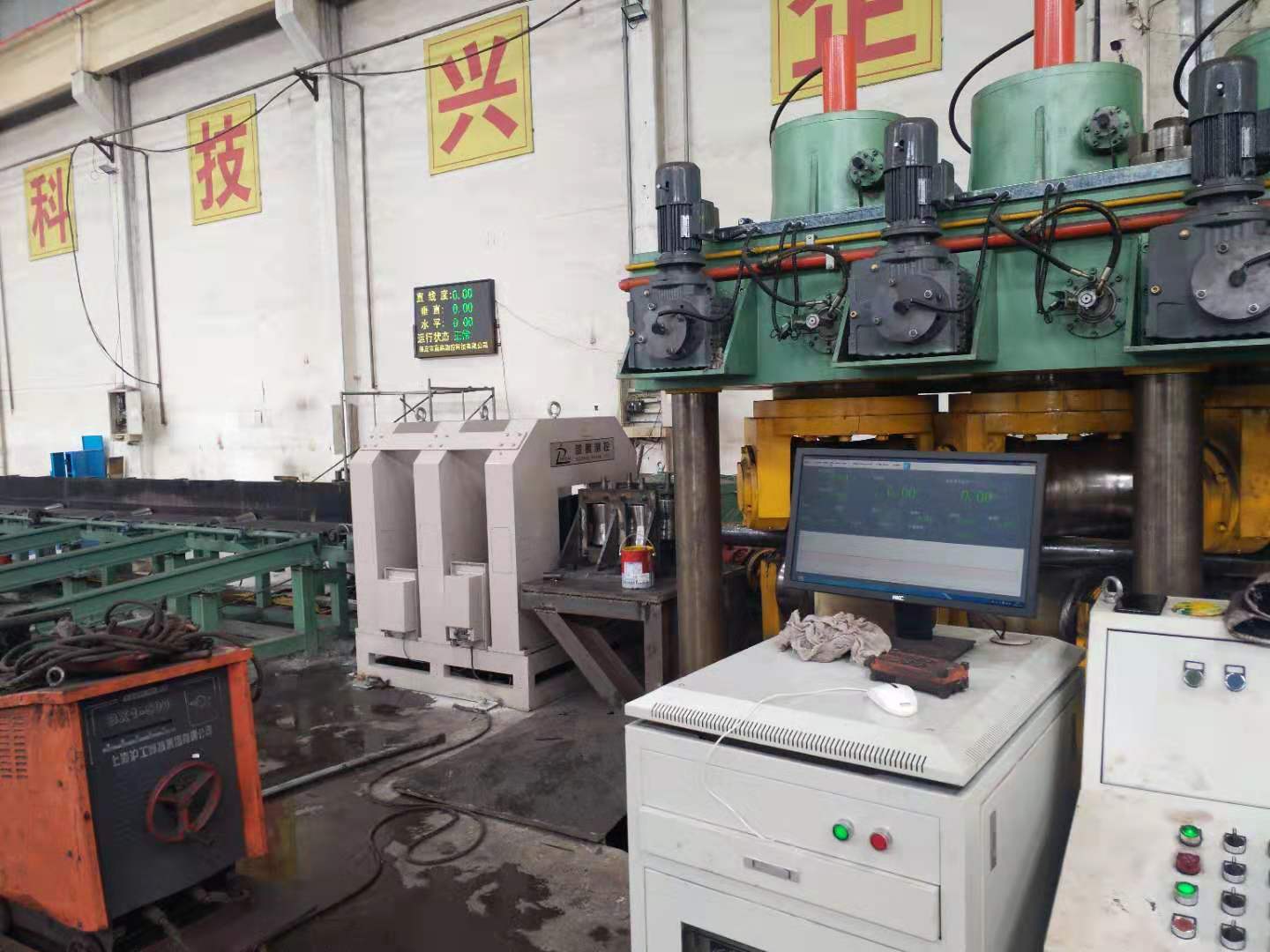

直線度測量儀的系統組成及說明
1）直線度測量儀設置3臺位置測量儀，每臺位置測量儀內布置呈十字交叉的2組測頭測量棒材X軸和Y軸坐標位置。
2）根據現場需要，左側位置測量儀的位置可調整。如需要增加測量點中間測量儀也可設置3套測頭。
3）底座采用型材焊接結構，將3臺位置測量儀連接在一起以保證測量精度。底座下方設置可調節地腳，可根據現場調整測量儀的中心高度。
4）如圖7所示，相鄰位置測量儀之間設置托輥，托輥的輥面形狀和輥面高度按現場棒材輸送線托輥設計，可保證棒材平穩輸送。
5）控制系統主要由控制柜（含控制和通訊電路）、工控機、顯示器、聲光報警器等組成。測量儀的供斷電由控制系統控制，測量儀的6組測頭采用串口服務器合并成1路數據后通過網線或光纜傳輸至控制系統。
6）測量儀工作時，棒材通過測量儀的測量區，位置測量儀內的光電測頭同步測量圓棒在各測量截面邊沿的位置。位置數據上傳至工控機后，測量軟件系統根據各截面邊沿的位置計算棒材的每米直線度誤差計算結果直接在顯示器上顯示。
7）測量軟件系統可以設置每米直線度誤差，當測量結果超過公差范圍時，系統驅動聲光報警器聲光報警，以達到合格判定的目的。
在線直線度測量儀是可進行在線檢測的，同樣也是高精度的測量儀，它使用方便，操作簡單，直徑與橢圓度尺寸也可進行檢測，相較于單一的檢測設備，其性價比更高。
