在線測徑儀從軸數分，可分為多種類型，常規的有單軸、雙軸、四軸、八軸、八+四軸、十六軸測徑儀，此外還有旋轉測徑儀，本文展示幾個比較典型的測徑儀測控軟件系統。

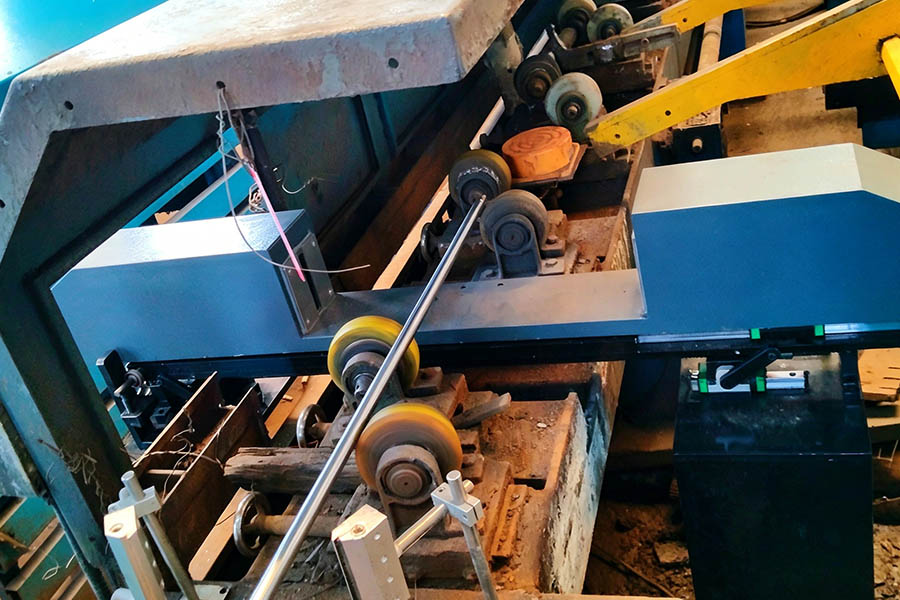

單軸測徑儀

單軸測徑儀由一個測頭組成，進行一個方向上的外徑尺寸檢測，測控軟件系統屬于另外增配定制。設備可用于低溫軋制管材、直縫焊接管材、冷拉棒材、銀亮棒材、橡膠管、塑料管、電線、電纜等產品的在線外徑檢測。

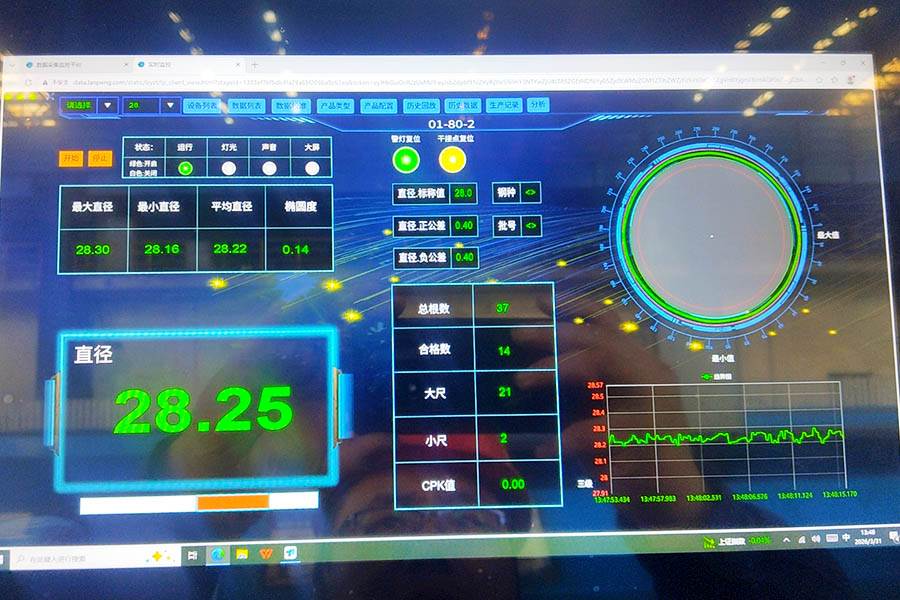

單軸測徑儀的軟件如圖所示。

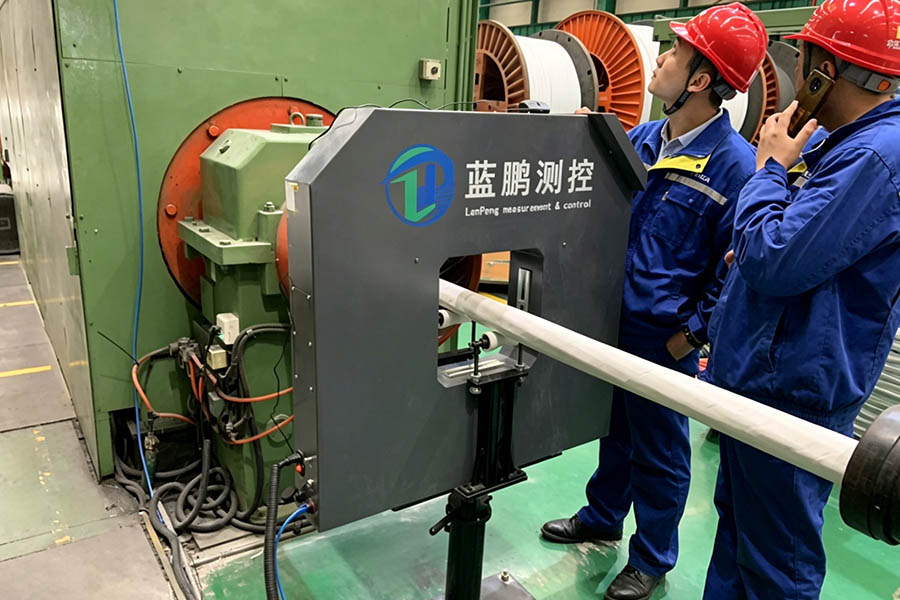

雙軸測徑儀

雙軸測徑儀由兩個測頭組成，進行兩個方向上的外徑尺寸和橢圓度檢測，測控軟件系統屬于另外增配定制。設備可用于低溫軋制管材、直縫焊接管材、冷軋螺紋鋼、冷拉棒材、銀亮棒材、橡膠管、塑料管、電線、電纜等產品的在線外徑、橢圓度檢測。

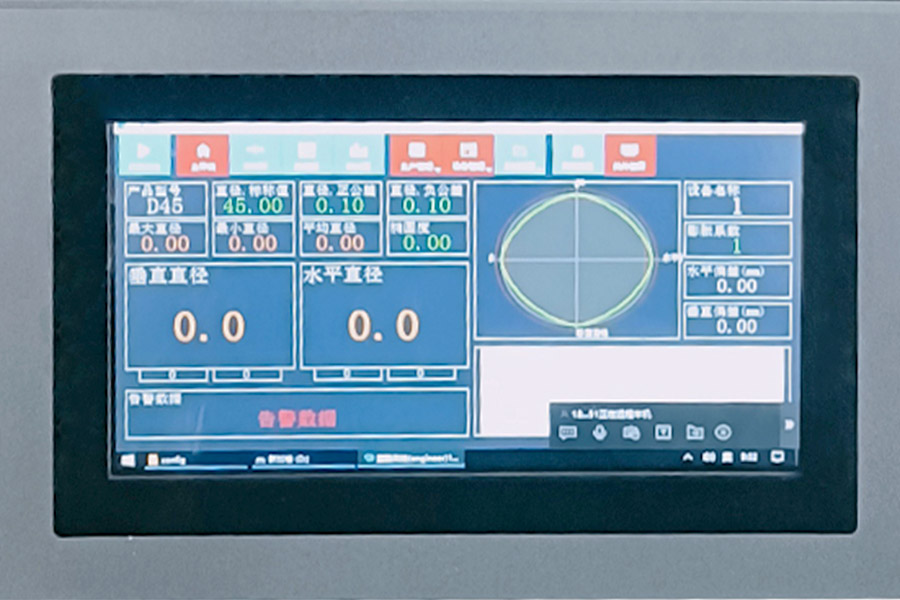

雙軸測徑儀的軟件如圖所示。

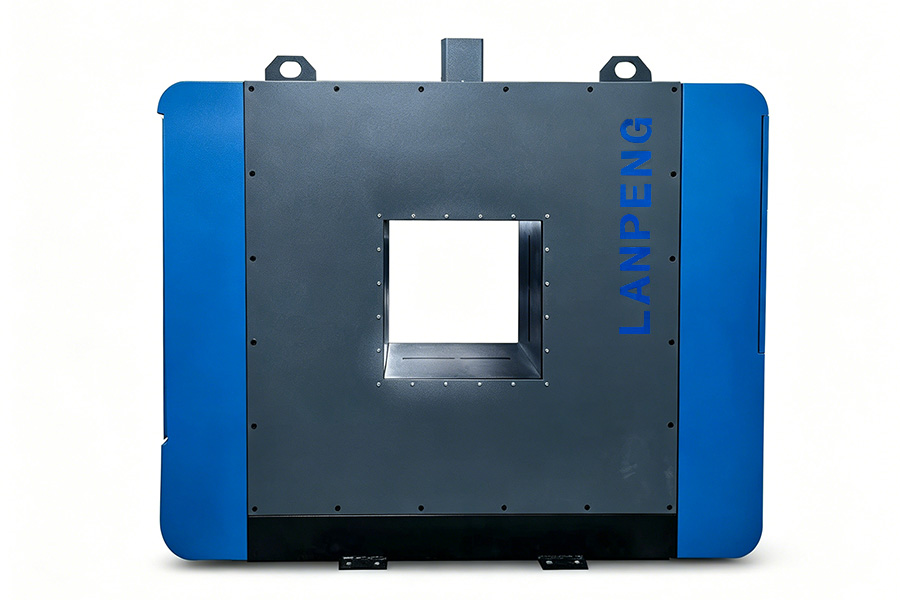

雙軸廣角測徑儀

雙軸廣角測徑儀由兩個測頭組成，進行兩個方向上的外徑尺寸和橢圓度檢測，設備可用于連續軋制無縫管材、皮爾格軋制無縫管材、直縫焊管、螺旋焊管等，可直接安裝在生產線在線測量，也可以安裝在探傷線、檢測線對成品管材的外徑進行測量。

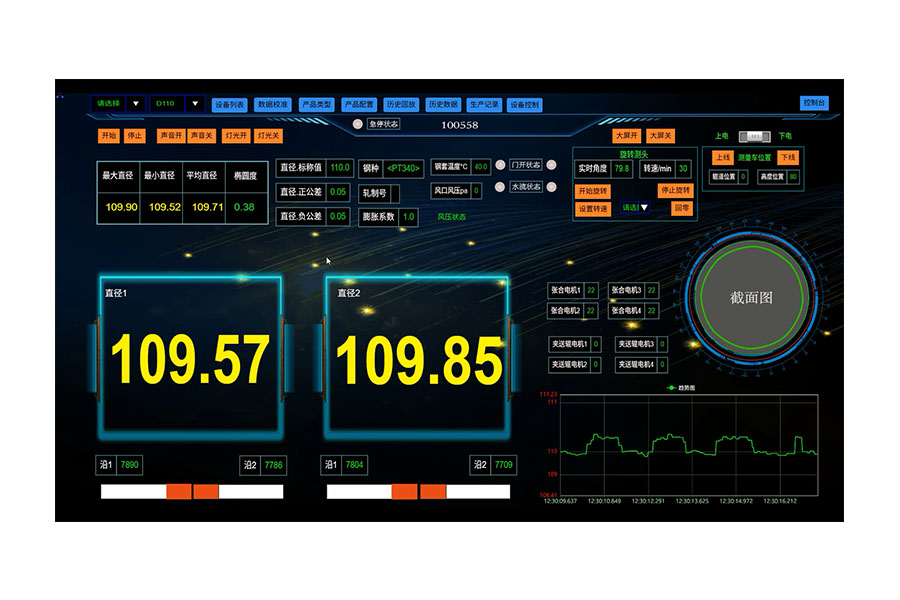

雙軸廣角測徑儀的軟件如圖所示。

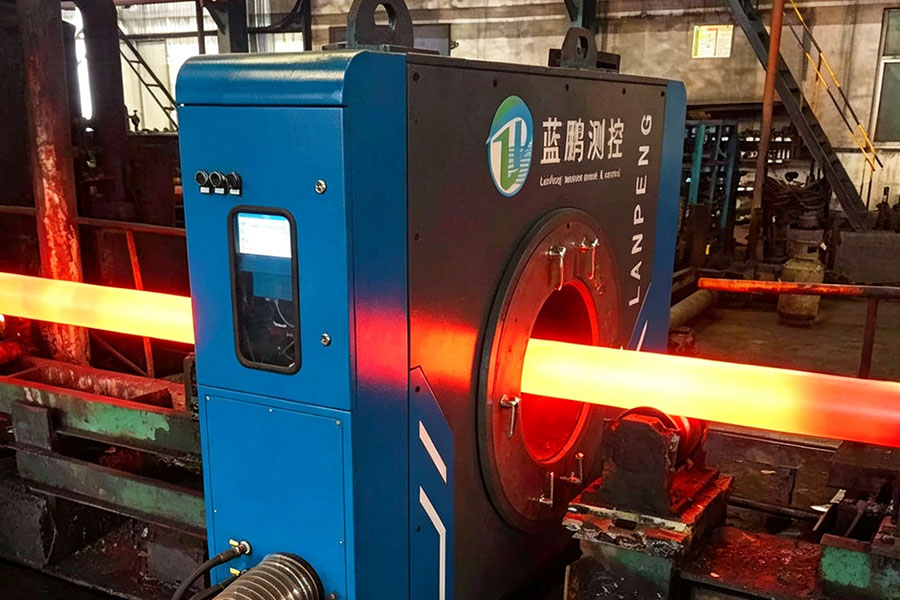

四軸測徑儀

四軸測徑儀由四個測頭組成，進行四個方向上的外徑尺寸和橢圓度檢測，適用于高、低速軋制線、棒材、軋制圓管、焊接圓管等產品直徑、橢圓度的在線測量，可用于較大規格產品的檢測。

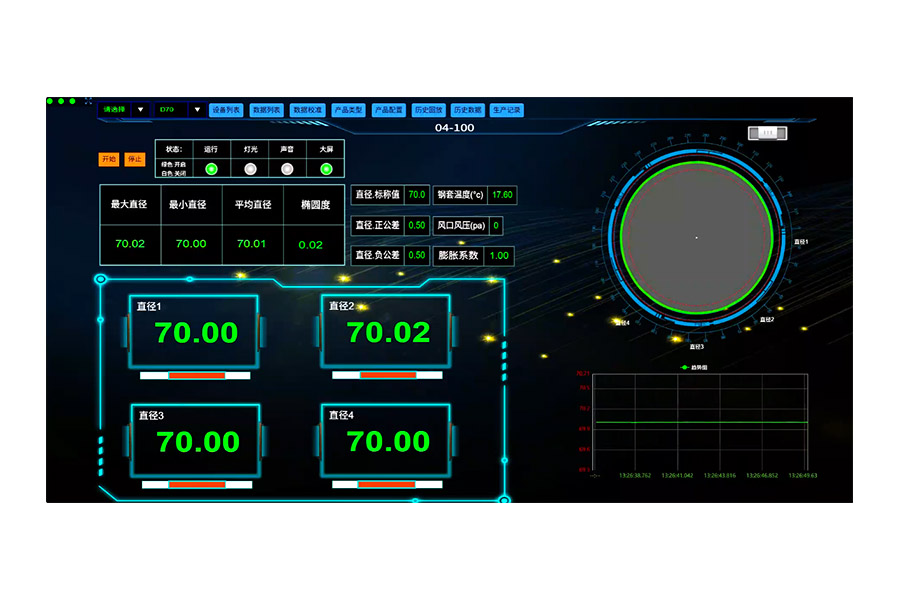

四軸測徑儀的軟件如圖所示。

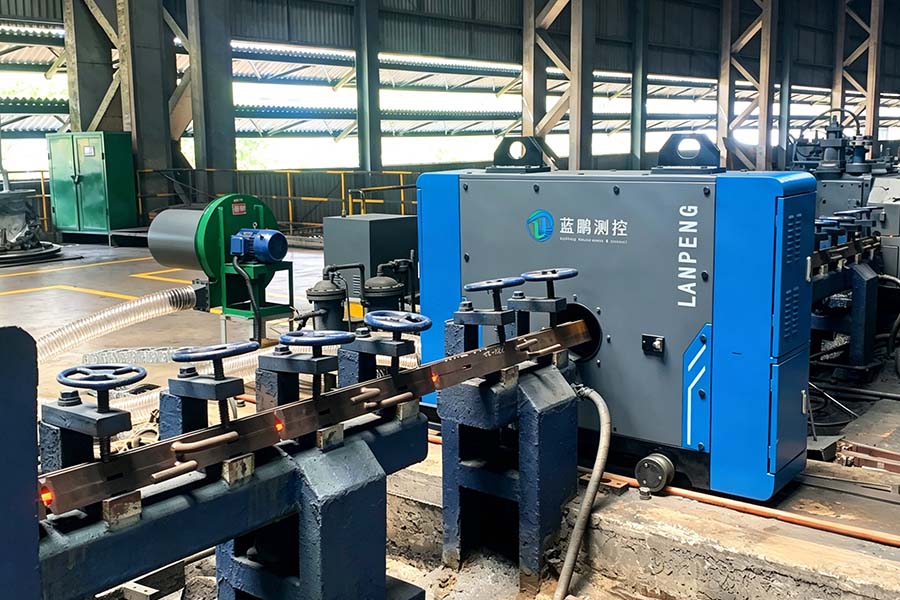

八軸測徑儀

八軸測徑儀由八個測頭組成，進行八個方向上的外徑尺寸和橢圓度檢測，可測量螺紋鋼特征尺寸，設備適用于高、低速軋制線材及棒材的在線尺寸檢測，可測量圓鋼外徑、橢圓度和螺紋鋼的基圓、縱肋、橫肋、負偏差、錯輥、米重等特征尺寸。

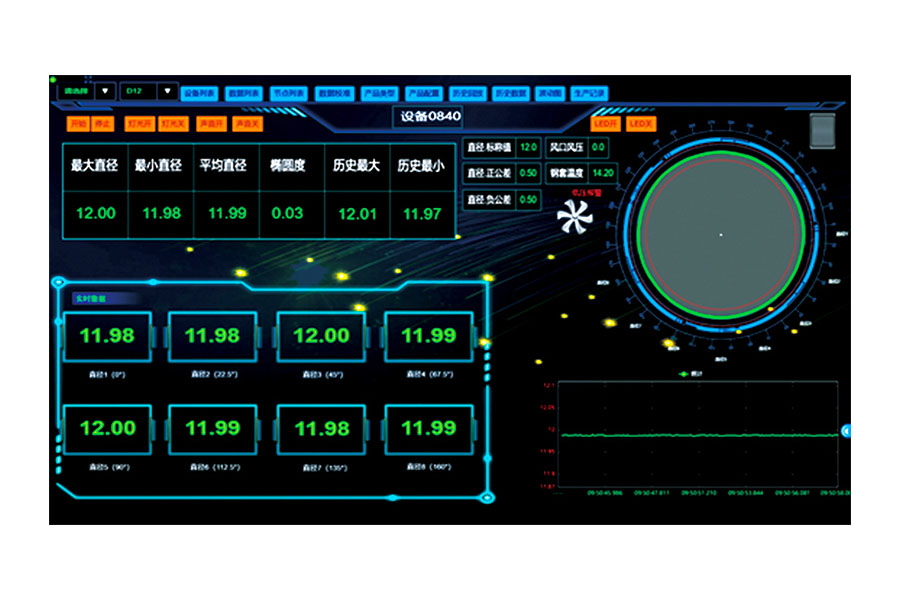

八軸測徑儀的軟件如圖所示。

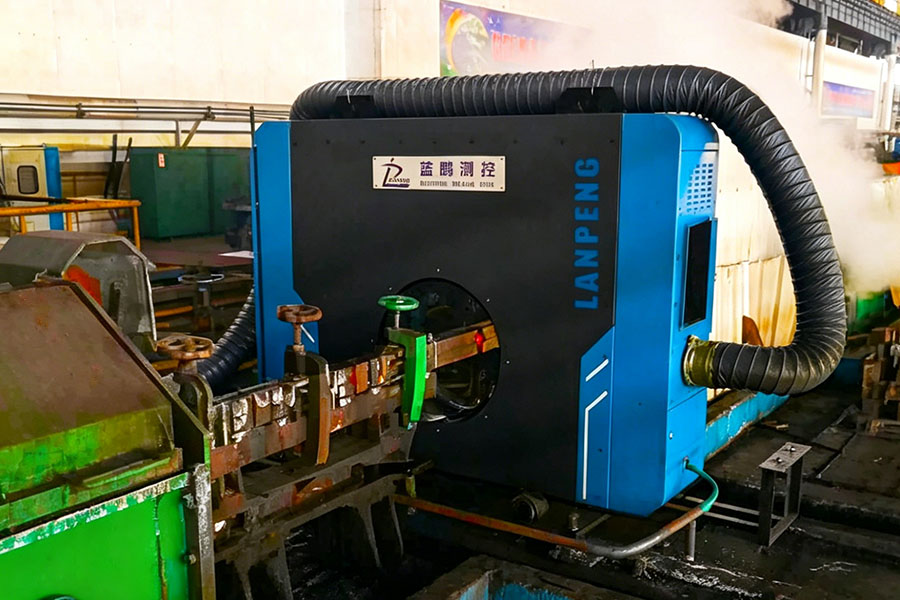

十六軸測徑儀

十六軸測徑儀由十六個測頭組成，進行十六個方向上的外徑尺寸和橢圓度檢測，可測量螺紋鋼特征尺寸，設備適用于高、低速軋制線材及棒材的在線尺寸檢測，可測量圓鋼外徑、橢圓度和螺紋鋼的基圓、縱肋、橫肋、負偏差、米重、錯輥等特征尺寸。

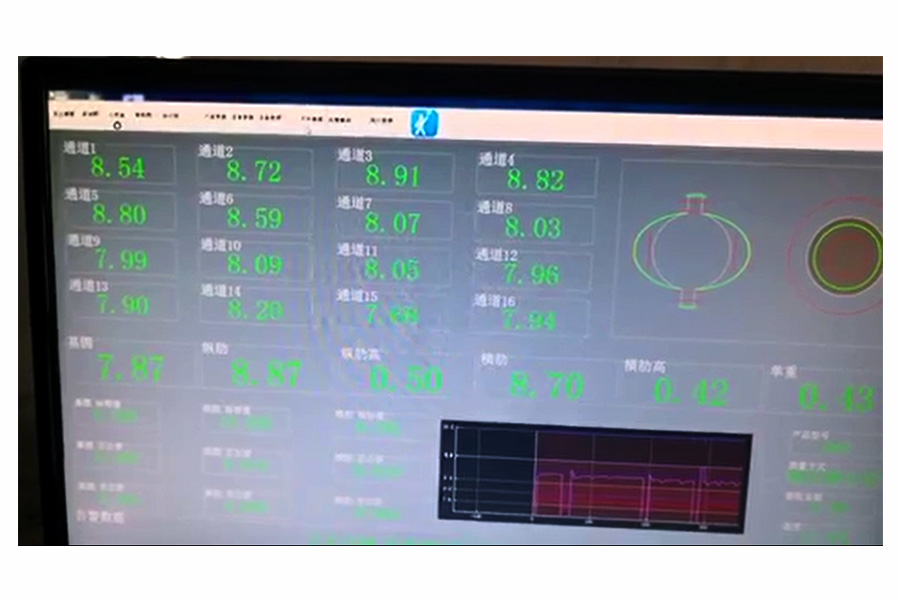

十六軸測徑儀的軟件如圖所示。

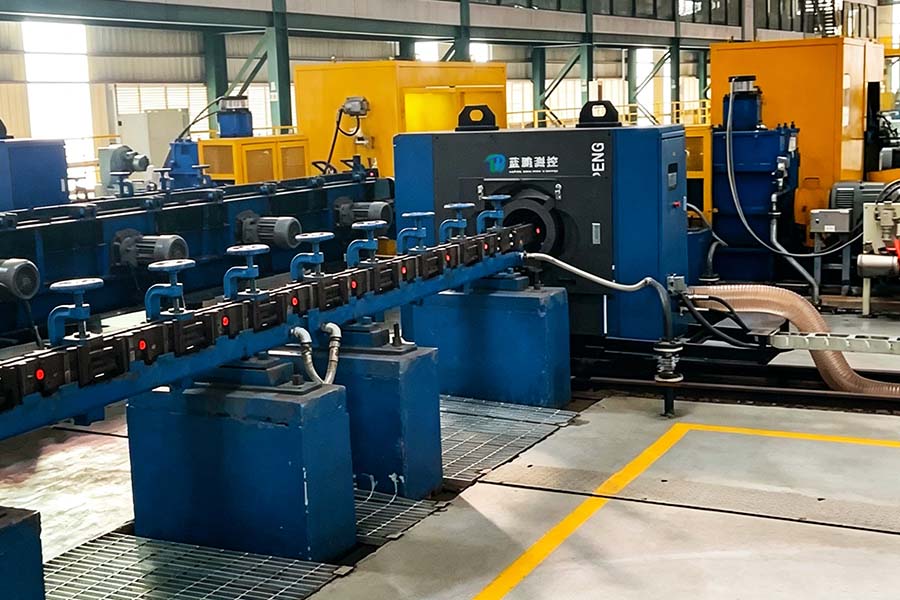

旋轉測徑儀

旋轉測徑儀由多個測頭組成，測頭可任意角度擺動，或360°旋轉測量，進行多個方向上的外徑尺寸和橢圓度檢測，可測量螺紋鋼特征尺寸，設備適用于高、低速軋制線材及棒材的在線尺寸檢測，可測量圓鋼外徑、橢圓度和螺紋鋼的基圓、縱肋、橫肋、錯輥、負偏差等特征尺寸。

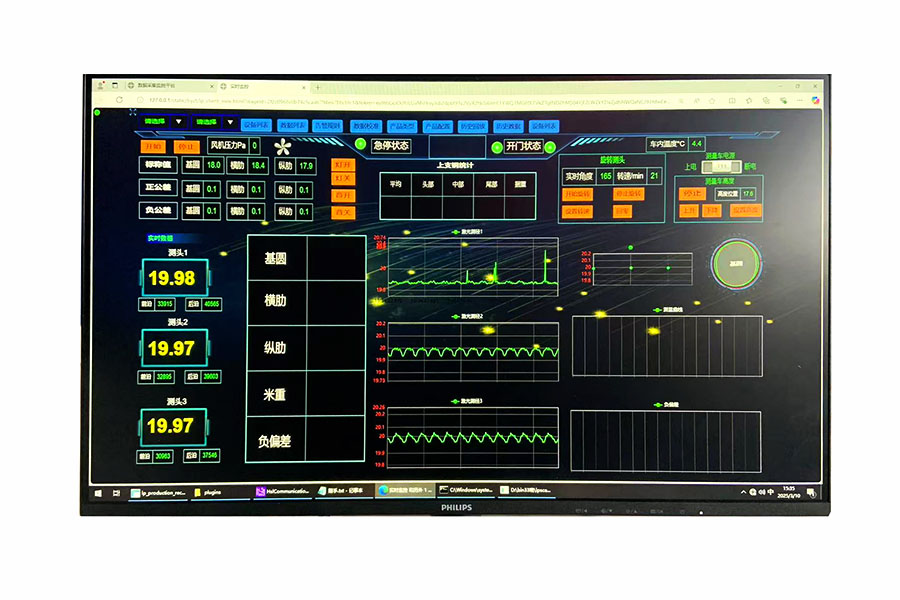

旋轉測徑儀的軟件如圖所示。

以上就是不同類型測徑儀的測控軟件系統，除常規軟件外，還可根據需要定制。
