不透明板材非常多，木板、金屬板、鋼板、合金板、地板、塑料板、橡膠板、帶鋼、PVC板等各種板材，它們都有一項共同需要檢測的指標——寬度，板材測寬儀用于在線寬度檢測，可安裝于生產線上進行在線檢測。

板材測寬儀內置2組固定式光電測頭，可對被測物寬度進行實時測量。主要應用于各種不透明板材的寬度測量，在線檢測和離線檢測均可，并能實現自動反饋控制以及與電腦的聯機通信。

在線測寬儀可應用于板材生產線，安裝時在保證設備安全的前提下盡量靠近出板口，可以在較短的時間內獲得測量值，有利于設備電機轉速的調節，獲得較好的調節效果。
安裝方法
1、打開包裝，檢查儀器及附件是否齊全。
2、校準支架部件在校準完成后需拆除妥善保存。

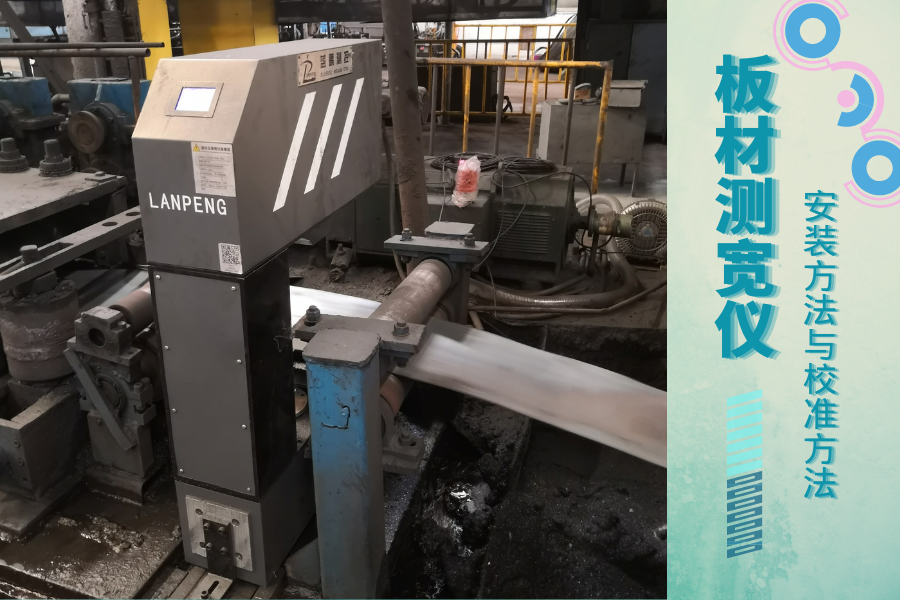

3、設備采用C型架結構，方便設備上下線。安裝時調節底座與現場底座進行焊接或栓接，使設備與被測工件平行，且被測工件垂直于兩視窗的中心線并平行于底座上基準面。
4、設備可進行左右調整，調整時松開設備兩側鎖緊支架上的鎖緊螺栓，調整到合適位置后再次鎖緊。
5、連接外接屏、外接報警，將航空插頭插入機體上對應的接口。
6、進風口與旋渦風泵鏈接（設備開機后應保持旋渦風泵開啟，若停機檢修，再次使用設備應先擦拭視窗框上的視窗鏡片，再開啟旋渦風泵。）
7、檢查無誤后，連接電源線，開機上電。
板材測寬儀的校準
該參數用于確定正常測量狀態下，顯示數據（實測外徑）的修正量。
該參數主要用于修正由于某種原因引起的測量值偏差（如線纜帶水、冷卻收縮、受熱膨脹等）。
對測量結果加或減一個常數，因此該修正不具有普遍適用性，必須對不同的規格單獨進行。
校準步驟：
主界面下，將被測物放在導輪上，顯示當前測量值；
進入“系統設置”中選擇“校正”選項。
按“校正”數值進入該選項。
再次按“標準值”數值，切換到數據編輯界面；
編輯數據后按“OK”鍵，退出編輯模式；
按“確認”鍵設備自動計算出偏差值，并保存到設備中。同時界面返回到參數選擇的界面；
按“保存”鍵存儲參數并退出。
板材測寬儀是在線寬度檢測設備，可對各種寬度范圍的板材進行測量，能夠顯示板材寬度尺寸及截面圖、公差帶及超差數，尺寸波動趨勢預報，缺陷分析曲線，實時測量值。為板材寬度尺寸測量帶來巨大的便利。在線測寬儀采用CCD光電測量原理制造而成，使用簡單方便，為工作人員減輕工作負擔的同時，提升板材質量。
