輪廓測量儀是測量各種機械零件素線形狀和截面輪廓形狀的精密設備。輪廓測量儀可以適用于多種異型鋼的輪廓檢測。

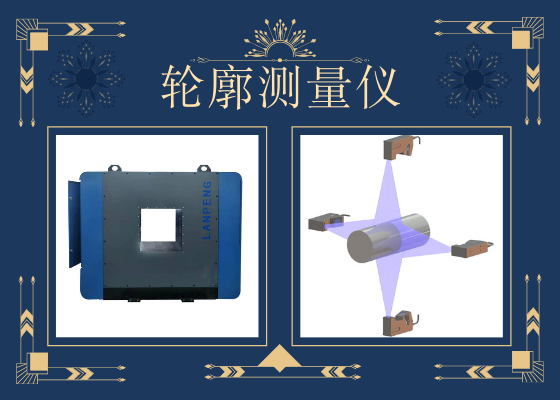

輪廓測量儀采用均布的4只二維激光測量傳感器測量軋材截面，4只傳感器包容軋材整個截面，真正做到無盲區測量，測量軟件系統根據各傳感器的測量數據擬合截面形狀，可在軟件界面直觀顯示軋材的截面形狀及關鍵尺寸。輪廓儀的應用范圍可以使任何截面形狀的輪廓，如圓形、方形、螺紋鋼、六角形、軌梁、T型、H型和其他長材產品。同時，全覆蓋的測量方式使得設備可以對軋材表面的折疊、翹曲、凹坑、凹槽、凸耳等缺陷，進行定性和定量的檢測。
輪廓儀集成了業內最新的技術，滿足了大多數現代軋線對高精度和高頻率測量的所有要求。能夠立即識別出軋制產品的缺陷，支持操作者果斷地辨認出瑕疵產品，從而提升生產線的盈利能力。輪廓儀通過對橫截面進行監測，隨后形成高分辨率顯示完整表面，從而允許檢測出局部和周期性的表面缺陷，以及軋制產品的尺寸變化。
設備主要配置鴨嘴側吹式防塵系統、自循環冷卻系統、自動調高升降平臺、嵌入式智能模塊、上位機控制系統和外接LED顯示屏等。
輪廓測量儀特點及功能：
1）全封閉式測量單元，可有效抵抗氧化皮、水、塵土等雜質；
2）采用閉環水循環冷卻理念，無水消耗；
3）全尺寸測量，橫向無測量盲區，可測量復雜截面的各項特征尺寸；
4）測量頻率高達4000Hz，縱向測量盲區??；
5）自動膨脹計算，測量熱態軋材顯示常溫尺寸；
6）圖形化顯示，可根據測量結果實時擬合軋材截面圖形；
7）在線統計評估，實時測量實時評估，及時反映軋材尺寸及表面缺陷情況；
8）數據、圖形存檔備查，可隨時調用歷史測量數據；
輪廓測量儀可檢測多種異型鋼的尺寸，作為在線自動化檢測設備，安裝在生產線，能快速得到各種鋼材的測量值，并且節約了購買各種形狀鋼材檢測儀的成本。
