寬度是寬窄的程度；橫的距離（長方形多指兩條長邊之間的距離）。而板材的寬度很多都非常寬，這無疑給自動檢測增加了難度，那是不是就不能進行檢測了呢，當然不是，也有專為板材寬度研發的測寬設備。

本文主要介紹兩種寬度檢測裝置，一種是光電法檢測裝置，一種是基于工業相機的圖像法檢測裝置。

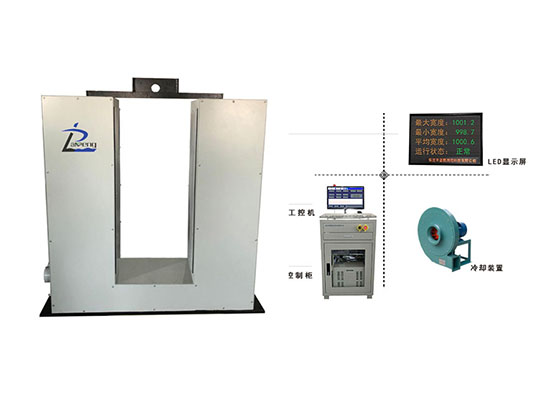

光電測寬儀
1個發射鏡頭內設置有LED點光源，點光源發出的光通過透鏡變成平行光束分別射向2個接收鏡頭。通過接收鏡頭內的透鏡使平行光束在光電轉換元件CCD芯片上成像（注：一個發射鏡頭和一個接收鏡頭組成一組光電測頭）。當被測物通過2束平行光構成的視場時，在光電轉換元件的像上就會出現虛擬的陰影，設其寬度分別為L1、L2。經過對光電轉換元件發出的電信號處理和計算可以得出L1、L2所對應的尺寸B1、B2，B1加B2再加上兩個鏡頭之間的凈間距C即可得出被測物的寬度尺寸A。
利用雙鏡筒光電測頭測量帶材寬度時，2組光電測頭分別安裝在帶材的兩側，2組測頭的中心距是校核后的固定尺寸。當帶材通過測頭的測量區時，帶材邊沿在2組測頭的成像位置信號經過采集電路采集后上傳計算，即可得出帶材的寬度尺寸。測量不同寬度的產品時，可手動或者自動調整寬度的測量范圍。寬度尺寸將實時液晶顯示屏上。
設備主要用于冷軋金屬板材、熱軋金屬板材、塑料板、橡膠板、木板等板材生產線的在線寬度檢測。
圖像法測寬儀
設備采用高頻線陣CCD相機和條形背光源測量板材寬度，當板材有上下抖動時應增加激光測距儀輔助測量物距修正測量數據。如需要查看圖像及做表面缺陷分析，則設備配置進口高頻線陣CCD相機，同時增加采集板材行進速度的裝置使相機掃描頻率與板材速度匹配形成完整圖像。如只測量板材寬度，則采用我公司自主研發的高頻線陣CCD相機，以固定頻率掃描測量寬度。
設備主要用于金屬板、帶、橡膠板、塑料板、布匹等生產線的在線測寬。
測寬儀是實用性非常強的設備，適應各種板材測量，但板材的檢測不僅僅是寬度，厚度也需要檢測，目前有兩種可以同時檢測寬度與厚度的，一種是兩組光電測頭，分別測量寬度厚度，另一種是光電測頭與激光測頭結合使用，可從中選擇合適的。
