止水帶可防止水滲漏，還可起到一定的防震緩沖作用，它的發展已經有70年的使用歷史了，從開始到現在，通過對實際應用中的不斷改進，從變形、錨固、防水各功能在止水帶上分區、分工明確，效果可靠，方便施工等方便進行了改進。

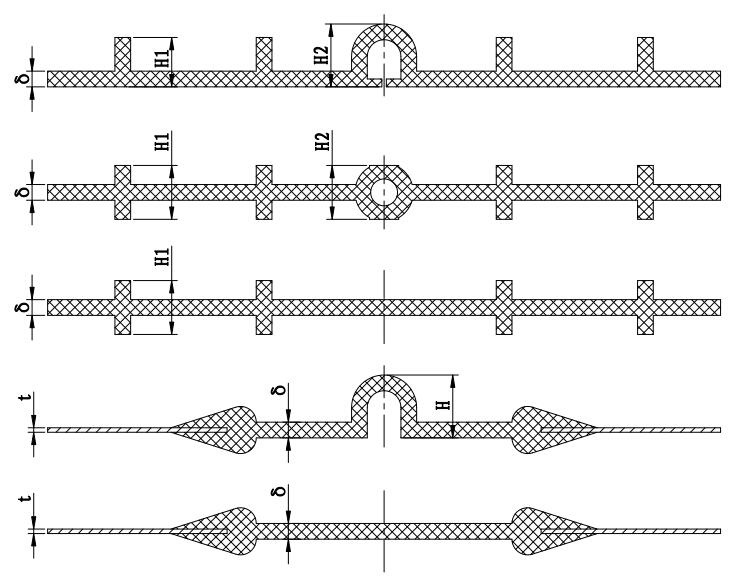

目前止水帶通過形狀分為不同的型號：橋型、山型、U型、Z型、P型、乙型、T型、H型、E型、Q型等各種形態的止水帶。

但不管止水帶的形態如何變，其功用又是什么，有一點是不變的，那就是需要對其質量進行檢測，止水帶的檢測項目有很多項，有的項目在生產中即可在線檢測，從而及時控制產品尺寸，有的項目則需要在生產后進行檢測。不管怎么檢測，我們都需要對止水帶的質量把關。
尺寸公差：規格尺寸用量具測量，厚度精確到0.05mm。寬度精確到1mm；取制品上的任意1m作為樣品（模壓硫化的止水帶至少應包括一個接頭），然后自其兩端起在制品表面的對稱部位取四點進行測量，取其平均值。

然而這種抽樣檢測方法始終是存在一定缺陷的，采用在線止水帶測寬儀與激光測厚儀可實現在線檢測，不僅檢測速度快，并且適用于各種類型的止水帶檢測，能技術控制外徑尺寸，檢測精度更準確，還不存在漏檢。

外觀質量：外觀質量用目測及相應的量具檢查。
硬度：硬度的測定按GB/T 531.1的規定進行。
拉伸強度、拉斷伸長率：拉伸強度、拉斷伸長率的測定按GB/T 528的規定進行，采用2型試樣；接頭部位應保證使其位于兩條標線之內。
壓縮永久變形：壓縮永久變形的測定按GB/T 7759的規定進行，采用B型試樣。
可用回彈測量儀測量其回彈性能。
撕裂強度：撕裂強度的測定按GB/T 529的規定進行，采用直角無割口試樣。
脆性溫度：脆性溫度的測定按GB/T 15256的規定進行。
體積膨脹倍率：《高分子防水材料第3部分：遇水膨脹橡膠》GB/T18173.3-2002.《膨潤土橡膠遇水膨脹止水條》JG/T141-2001。
熱空氣老化：熱空氣老化試驗按GB/T 3512的規定進行。
臭氧老化：臭氧老化試驗按GB/T 7762的規定進行。
耐堿性[飽和Ca(OH)2溶液，23℃×168h]、橡膠與金屬粘合性能、含膠量、防霉等級、與后澆混凝土(或水泥砂漿)剝離強度、與后澆混凝土(或水泥砂漿)剪切強度、防竄水性、錨固性能等。
反復浸水試驗：《高分子防水材料第3部分：遇水膨脹橡膠》GB/T18173.3-2002
低溫柔性：《膨潤土橡膠遇水膨脹止水條》JG/T141-2001.
低溫彎折：《高分子防水材料第3部分：遇水膨脹橡膠》GB/T18173.3-2002
10、耐熱性：《高分子防水材料第3部分：遇水膨脹橡膠》GB/T18173.3-2002.《膨潤土橡膠遇水膨脹止水條》JG/T141-2001
密度：《硫化橡膠或熱塑性橡膠密度的測定》GB/T533-2008.
抗水壓力：《膨潤土橡膠遇水膨脹止水條》JG/T141-2001.
橡膠與金屬粘合性能：《硫化橡膠與金屬粘接拉伸剪切強度測定方法》GB/T13936-1992.
止水帶的尺寸是否合格，關系著它在使用中止水性能是否適用，因此對其尺寸嚴格把關是必不可少的。關于其性能都有其檢測標準，而對幾何尺寸的檢測則可采用在線測量儀替換人工檢測，獲得更及時更準確的數據。如寬度檢測、厚度檢測、回彈性能檢測等。藍鵬測控研制止水帶檢測儀為幾何尺寸檢測帶來便利的同時，提升其質量。在以后，相信會有更多更方便的在線止水帶測量儀應用于生產線中，將生產與檢測融為一體，實現高速高質的生產模式。
