相較于現在常見的輪廓儀對零件的離線檢測來說，本文介紹的輪廓測量?jī)x顯然更適用于長材的在線檢測，它的實時檢測特性，將軋材缺陷及時反饋給工作人員，及時調整軋機，以期得到高品質的生產。

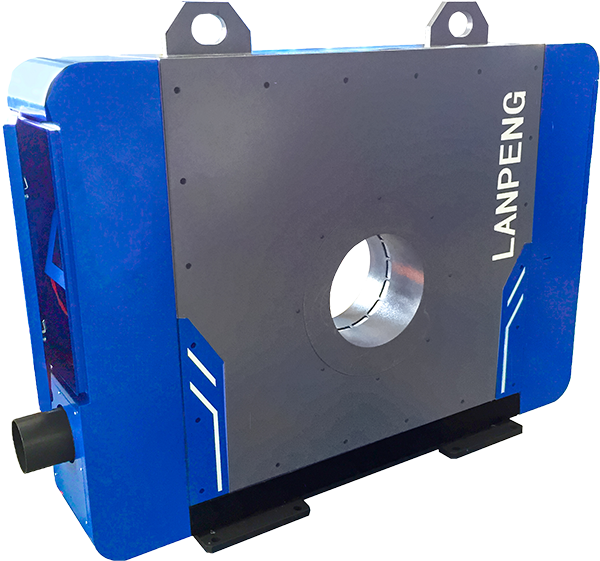

輪廓儀是在線檢測設備，采用均布的4只二維激光測量傳感器測量軋材截面，4只傳感器包容軋材整個截面，真正做到無盲區測量。
輪廓儀每秒檢測4000個截面尺寸，這些截面尺寸被軟件擬合成完整的長材形狀，它的檢測是無盲區檢測，對每個缺陷都能檢測出來，對辨認瑕疵有著重要的作用。
設備特點及功能：
1） 全封閉式測量單元，可有效抵抗氧化皮、水、塵土等雜質；
2） 采用閉環水循環冷卻理念，無水消耗；
3） 全尺寸測量，橫向無測量盲區，可測量復雜截面的各項特征尺寸；
4） 測量頻率高達4000Hz，縱向測量盲區小；
5） 自動膨脹計算，測量熱態軋材顯示常溫尺寸；
6） 圖形化顯示，可根據測量結果實時擬合軋材截面圖形；
7） 在線統計評估，實時測量實時評估，及時反映軋材尺寸及表面缺陷情況；
8） 數據、圖形存檔備查，可隨時調用歷史測量數據；
輪廓儀支持操作者果斷地辨認出瑕疵產品，從而提升生產線的盈利能力，提升產品質量，也是提升企業競爭力，減少成本，提升經濟價值的設備。
