光電測徑儀，用于在線檢測外徑尺寸，這些都不陌生，那你知道光電檢測有三種測量原理嗎？這三種不同的方式均可用于在線檢測當中，下面來看看它都應用于哪些檢測當中。
1、單測頭測量原理
這是一種被人廣為熟知的一種測量原理，網上搜光電測量原理，也大都是這一種。
光電測量產品采用物方遠心光路系統和CCD成像法進行非接觸尺寸檢測。其核心部件為遠心光電測頭，簡稱“光電測頭”。每組測頭由發射鏡頭和接收鏡頭組成。發射鏡頭內點光源發出的光穿過發射透鏡后形成平行光視場。視場內的平行光再由接收透鏡聚焦，在CCD芯片上成像。當被測物通過視場時，被測物遮擋的部位在CCD芯片上顯示為無光的陰影。通過CCD芯片光電轉換和相應電路系統的數字化處理，即可通過陰影的寬度L計算出被測物的直徑D。

2、雙測頭測量原理

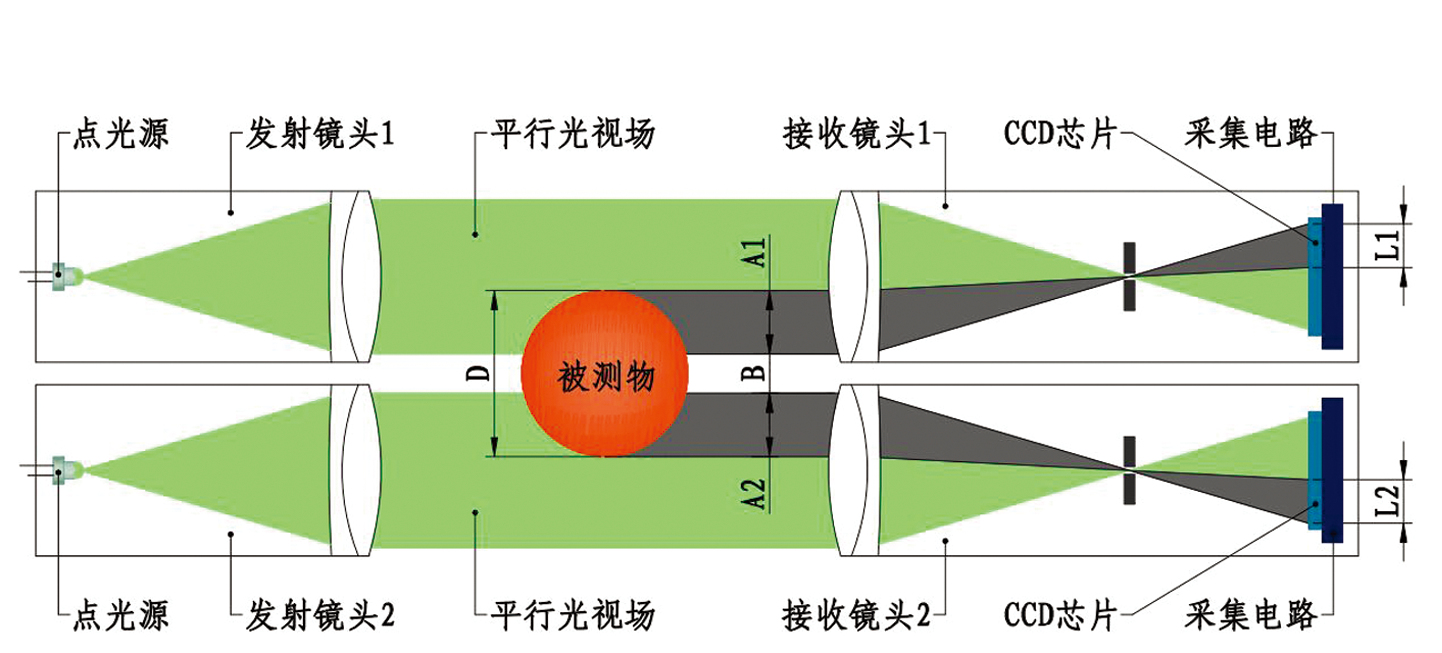

雙測頭測量原理是在單測頭測量原理的基礎上衍伸出來的，雙測頭由兩組測頭構成，兩組測頭以凈間距B平行設置。當被測物通過2束平行光視場時，將在兩個接收鏡頭的CCD芯片上分別形成寬度為L1、L2的陰影。經過電路系統處理可得出L1、L2對應的尺寸A1、A2，A1、A2再加上B即可得出被測物的尺寸D。

這種測量方式是對大直徑軋材進行檢測的，同時可定制成間距可調雙測頭，即兩組測頭的間距可調，這樣可對多規格大直徑的軋材進行檢測，隨時調整測量范圍，完成生產中的所有規格的軋材檢測。
3、廣角光電測頭

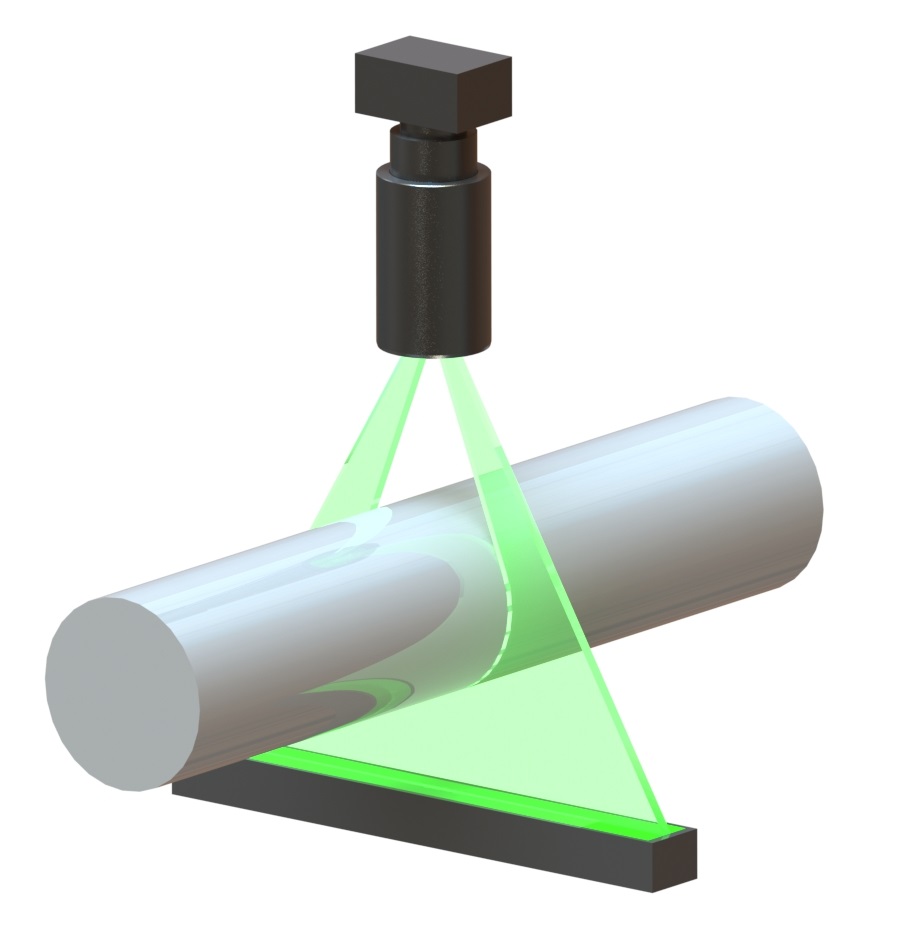

廣角光電測頭簡稱廣角測頭，是利用光電測頭的CCD采集電路配合廣角鏡頭構成的大視角光電測頭。與廣角測頭配合使用的光源為LED條形光源，光源的長度根據測頭的視野角度和距離確定。廣角測頭的優點是視野范圍大，可以測量比鏡頭口徑大的物體。由于廣角測頭成像時存在成像大小隨物距變化而變化的現象，所以利用廣角測頭測量需要進行物距修正。

以上三種就是常用的光電測量原理，被應用于各行各業中，滿足多種檢測需求。在接下來也會將這三種原理融入到各種測量儀器中，提供高質量的檢測。
